绞线机物联网智能机台应用方案

分享到:
绞线机简介
绞线机又名高速绞线机/束丝机/稔线机,广泛应用于各类软/硬导体线(铜线、漆包线、镀锡线、铜包钢、铜包铝等)及电子线的绞合,如:电源线、电话线、音频线、视频线、汽车线、网络线等。使多根单支导体扭成一股,达到线材工艺要求。
物联网智能机台应用
绞线机生产数据统计现状及痛点

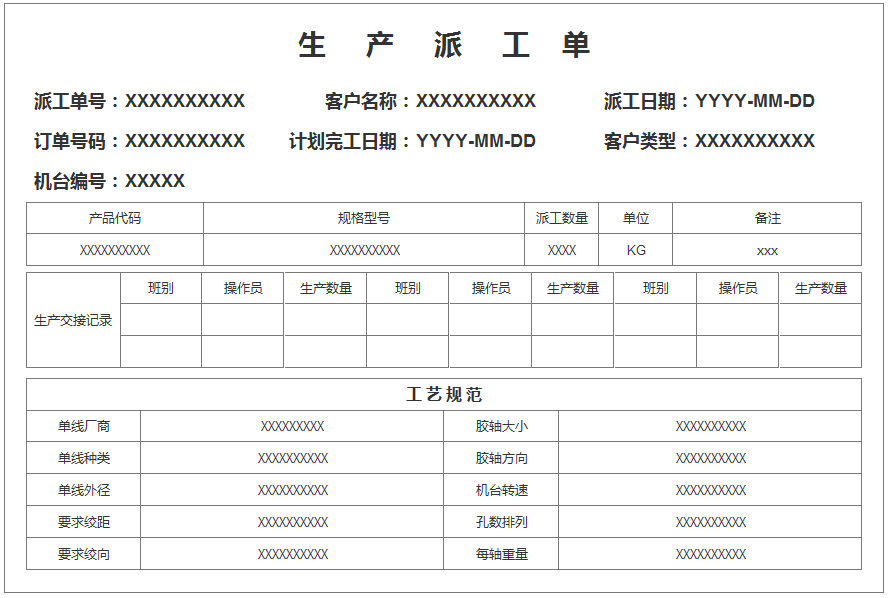

绞线机投入生产前,机台操作员会收到纸质的生产派工单,派工单样式通常如下:
物联网智能机台应用
  • 机台操作员需要按照派工单的要求,完成选材料、调整绞距、上线盘、卸线盘等操作。
  • 派工单作为机台生产唯一依据,操作员换班交接还需要填写交接记录,损坏遗失则容易引起生产混乱,需要投入较大精力避免损坏与遗失。
  • 派工单的完成与否需要操作员手工统计填写,难以避免疏漏,造成过量生产或者漏产

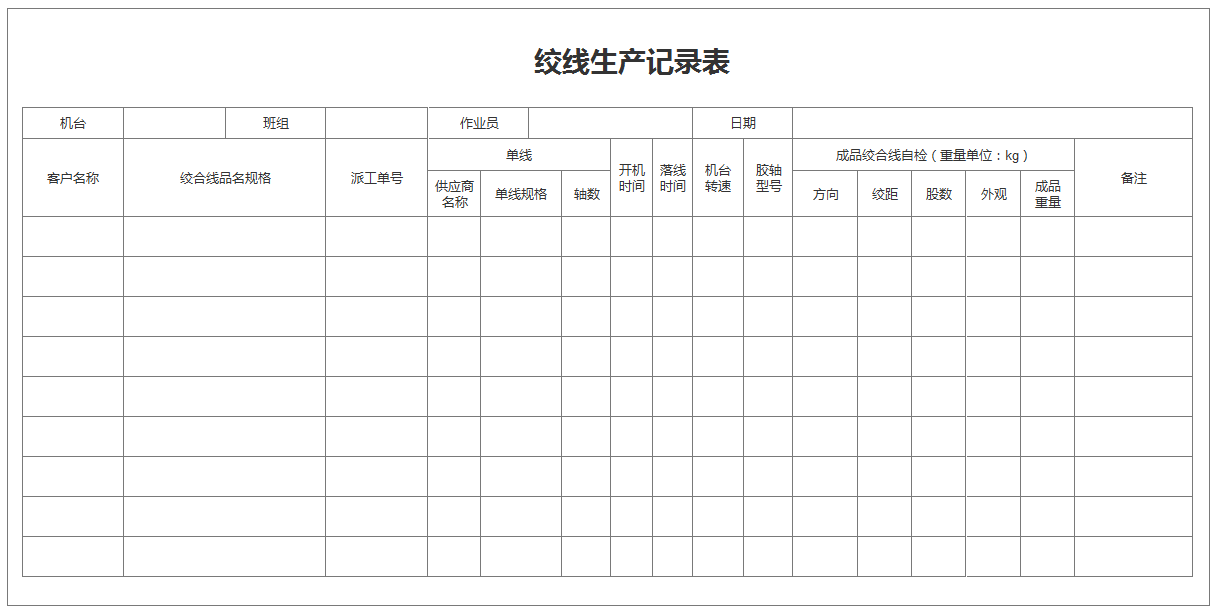

绞线机每完成一个线盘的生产,操作员需要进行一轮卸线盘、上线盘、计米器清零和启动机器的操作,并在个人的绞线生产记录表上填写已完成线盘的生产记录,绞线生产记录表样式通常如下:
物联网智能机台应用
  • 表中记录了机台、班组、作业员、作业日期的信息,是作业员单日生产绩效的记录依据,是核算作业员工资的主要依据,同时也是生产管理部门统计生产数据的主要来源。
  • 这样的生产记录表,每一位操作员每一天都会产生一张,每一张表单的每一项记录都需要生产文员进行分类转录和统计,耗费人工的同时,也很难避免错误
  • 管理人员想要查看生产数据,必须要等到生产文员统计完成,时效性不佳
基于汇川工业云的绞线机物联网智能机台应用
为解决当前绞线机生产数据统计上的痛点,同时也是为给后续建设智能车间打下基础,深圳市超前装备有限公司依托汇川工业云为某线缆加工厂打造了绞线机物联网智能机台。
智能车间拓扑图
物联网智能机台应用

派工单改由生产计划在物联网系统中按机台填写下发完成。
物联网智能机台应用
操作员开机后,可以在绞线机的HMI上看到派工单信息。操作员需要确认已按派工单要求对绞线机完成相应操作,绞线机才允许启动线盘绞制。
物联网智能机台应用
每个线盘加工完成后,物联网系统内实时生成一条生产记录,管理者可以通过物联网系统网页、APP等实时查看和导出智能机台的生产记录。
物联网智能机台应用
智能机台的设备数据组态网页可以显示在大屏上,作为实时生产看板。
物联网智能机台应用
此外,通过汇川工业云物联网系统的API接口,智能机台的数据还可以对接到ERP系统,向ERP系统的相关业务功能提供最真实、客观和最具时效性的数据,更好的为线缆加工厂的企业经营管理服务。
